Le matériel du laboratoire de physique-chimie

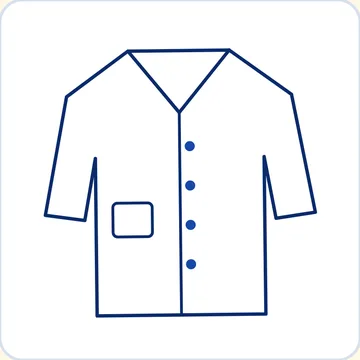

Blouse

Protège la peau et les vêtements des projections de produits.

Le bon geste : En coton, manches longues, toujours fermée.

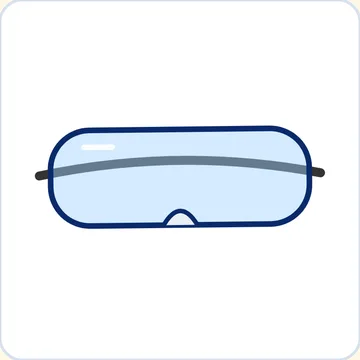

Lunettes de protection

Protègent les yeux des projections d'acide, de base ou de verre.

Le bon geste : À porter dès que l'on manipule un produit.

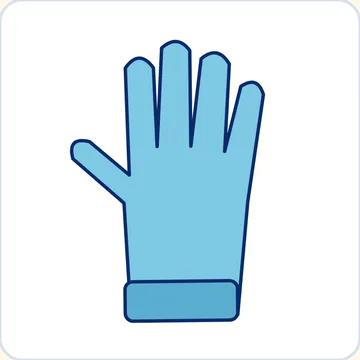

Gants

Protègent les mains des produits corrosifs ou toxiques.

Le bon geste : On les retire avant de toucher son visage ou son cahier.

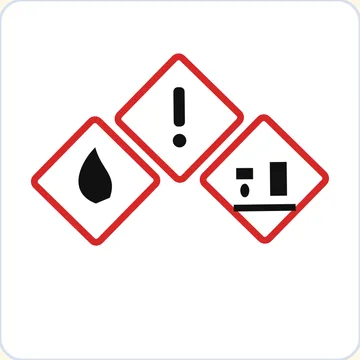

Pictogrammes de danger

Indiquent les dangers d'un produit : inflammable, corrosif, nocif…

Le bon geste : Lis toujours l'étiquette avant d'ouvrir un flacon.

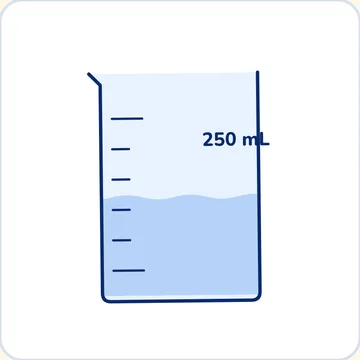

Bécher

Contenir et mélanger des liquides, faire un dosage.

Le bon geste : Ses graduations sont approximatives : il ne sert pas à mesurer.

Dans N-SPIRES-LAB : Dosages pH-métriques

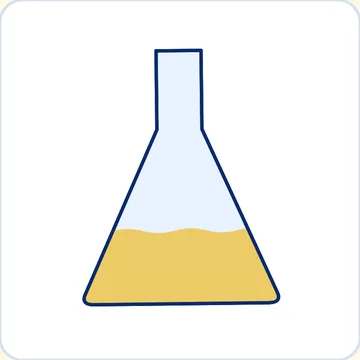

Erlenmeyer

Agiter un mélange sans projection, grâce à son col étroit.

Le bon geste : Idéal pour un dosage colorimétrique.

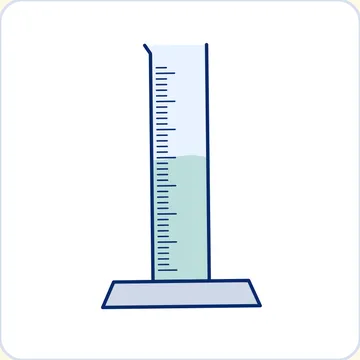

Éprouvette graduée

Mesurer un volume de liquide avec une précision moyenne.

Le bon geste : Lis le bas du ménisque, l'œil à la hauteur du trait.

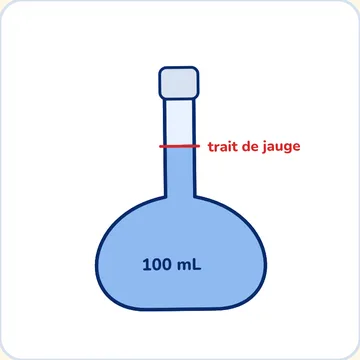

Fiole jaugée

Préparer une solution de volume très précis (dilution, dissolution).

Le bon geste : On complète jusqu'au trait de jauge, puis on agite bouchée.

Dans N-SPIRES-LAB : pH et dilution

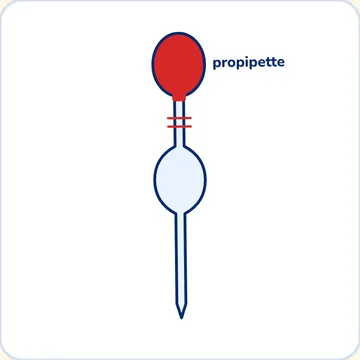

Pipette jaugée et propipette

Prélever un volume précis de liquide (5, 10, 20 mL…).

Le bon geste : On ne pipette jamais à la bouche : toujours une propipette.

Dans N-SPIRES-LAB : Dosages, pH et dilution

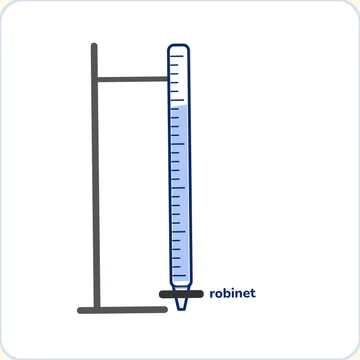

Burette graduée

Verser un volume connu au millilitre près, goutte à goutte.

Le bon geste : Ajuste le zéro et chasse la bulle d'air sous le robinet.

Dans N-SPIRES-LAB : Dosages

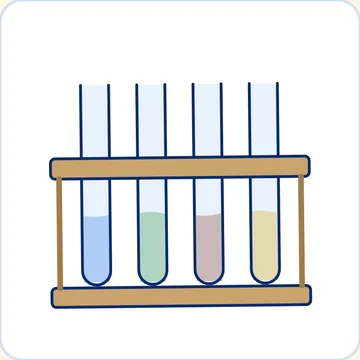

Tubes à essais et portoir

Réaliser de petites réactions et des tests d'identification.

Le bon geste : Ne remplis jamais un tube à plus d'un tiers.

Dans N-SPIRES-LAB : Tests d'ions

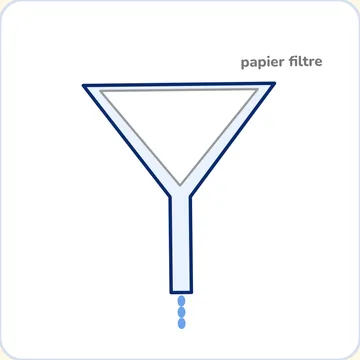

Entonnoir et papier filtre

Transvaser un liquide ou séparer un solide par filtration.

Le bon geste : Plie le papier filtre en cône et mouille-le.

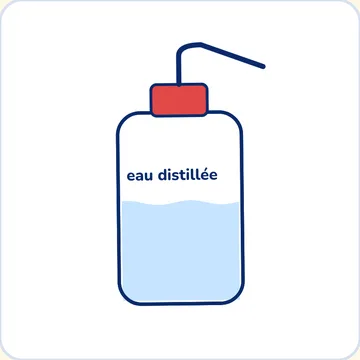

Pissette d'eau distillée

Rincer la verrerie et la sonde du pH-mètre, compléter une fiole.

Le bon geste : Rince toujours la sonde entre deux mesures.

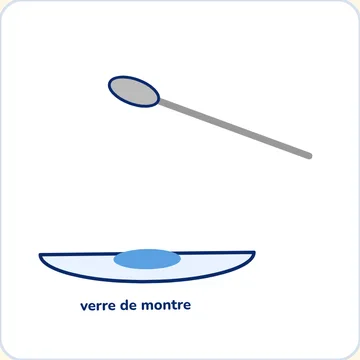

Spatule et verre de montre

Prélever et peser un solide en poudre.

Le bon geste : Une spatule propre par produit.

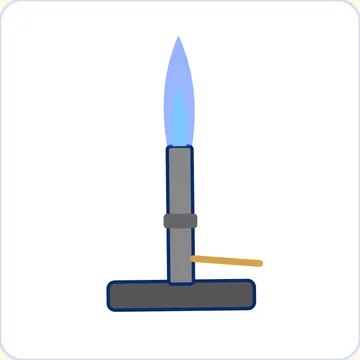

Bec Bunsen

Chauffer avec une flamme, faire des tests de gaz.

Le bon geste : Flamme bleue : bonne combustion. Cheveux attachés !

Dans N-SPIRES-LAB : Électrolyse (test des gaz)

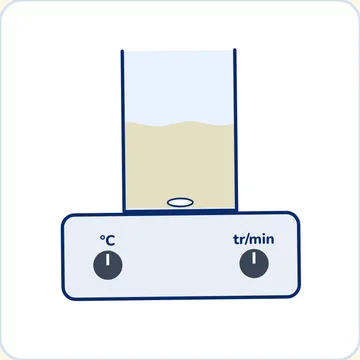

Agitateur magnétique chauffant

Mélanger en continu grâce à un barreau aimanté, et chauffer.

Le bon geste : Agite pendant un dosage pour que le mélange soit homogène.

Dans N-SPIRES-LAB : Dosages

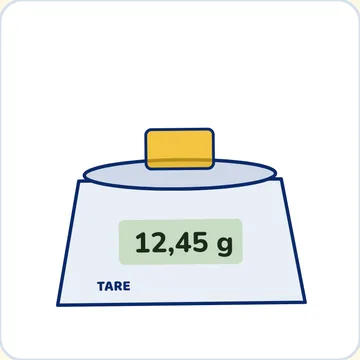

Balance électronique

Mesurer une masse, souvent au centième de gramme.

Le bon geste : Appuie sur TARE après avoir posé le récipient vide.

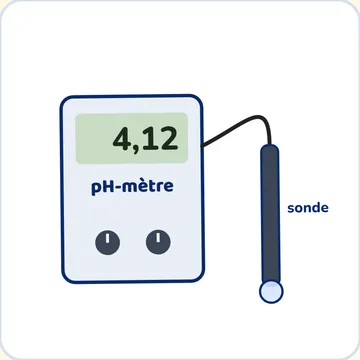

pH-mètre

Mesurer le pH d'une solution grâce à une sonde.

Le bon geste : Étalonne-le avec des solutions tampons avant de mesurer.

Dans N-SPIRES-LAB : pH et dilution, dosages

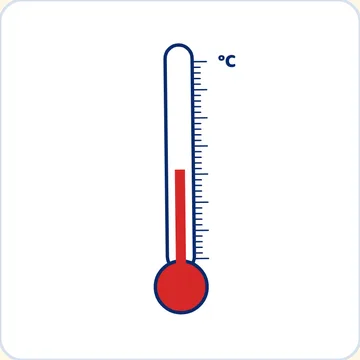

Thermomètre

Mesurer une température en degrés Celsius.

Le bon geste : Attends que le niveau soit stable avant de lire.

Dans N-SPIRES-LAB : Dosage calorimétrique

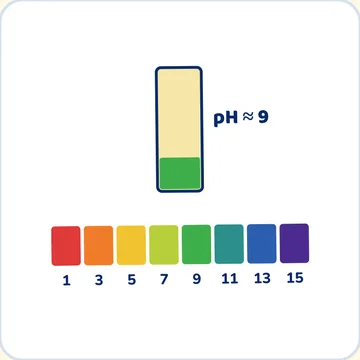

Papier pH

Estimer rapidement le pH par une couleur.

Le bon geste : Dépose une goutte avec un agitateur, ne trempe pas le papier.

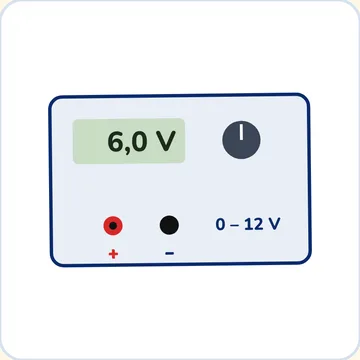

Générateur de tension continue

Alimenter un circuit avec une tension réglable.

Le bon geste : Règle la tension à 0 V avant de brancher.

Dans N-SPIRES-LAB : Loi d'Ohm, circuits

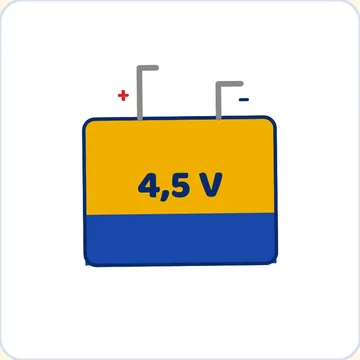

Pile

Générateur de tension continue autonome (ici 4,5 V).

Le bon geste : Ne jamais relier ses bornes directement : court-circuit.

Dans N-SPIRES-LAB : Caractéristique d'une pile

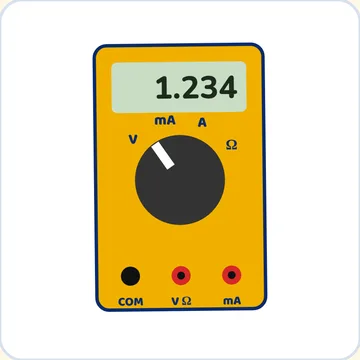

Multimètre

Mesurer une intensité (ampèremètre), une tension (voltmètre) ou une résistance (ohmmètre).

Le bon geste : Ampèremètre en série, voltmètre en dérivation, grand calibre d'abord.

Dans N-SPIRES-LAB : Presque tous les TP d'électricité

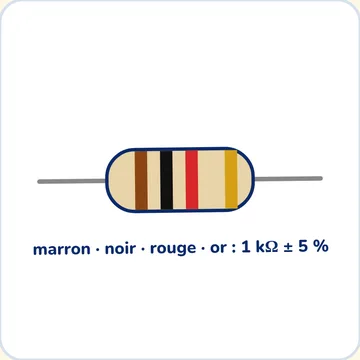

Conducteur ohmique

Dipôle qui suit la loi d'Ohm : U = R·I.

Le bon geste : Sa valeur se lit avec le code des couleurs.

Dans N-SPIRES-LAB : Loi d'Ohm, associations

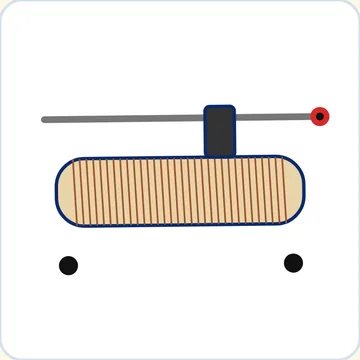

Rhéostat

Résistance réglable grâce à un curseur : fait varier l'intensité.

Le bon geste : Commence avec la résistance maximale.

Dans N-SPIRES-LAB : Caractéristique d'une pile

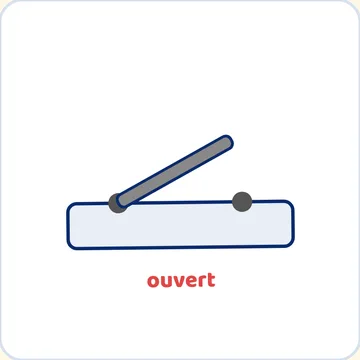

Interrupteur

Ouvrir ou fermer le circuit.

Le bon geste : Ouvre-le avant de modifier ton montage.

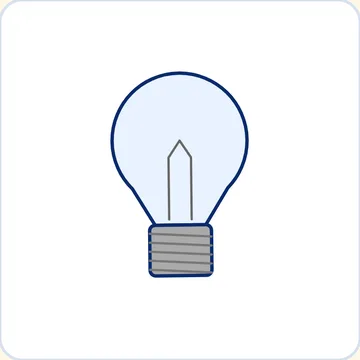

Lampe

Signaler le passage du courant, transformer l'énergie électrique en lumière.

Le bon geste : Vérifie sa tension nominale.

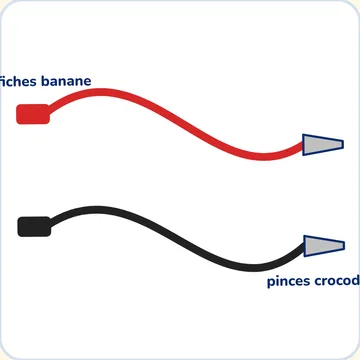

Fils et pinces crocodile

Relier les appareils entre eux.

Le bon geste : Rouge vers la borne +, noir vers la borne − ou COM.

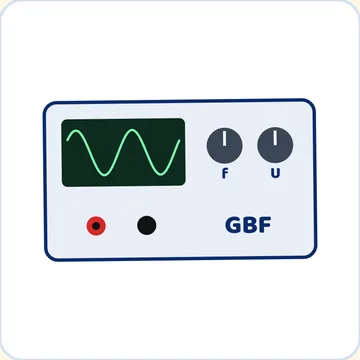

Générateur basses fréquences (GBF)

Produire une tension variable : sinusoïdale, carrée…

Le bon geste : On règle la fréquence et l'amplitude.

Dans N-SPIRES-LAB : Oscillographe

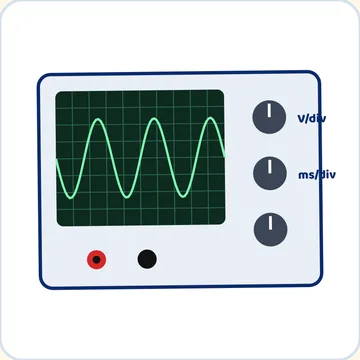

Oscilloscope (oscillographe)

Visualiser une tension au cours du temps.

Le bon geste : Sensibilité verticale en V/div, base de temps en ms/div.

Dans N-SPIRES-LAB : Oscillographe

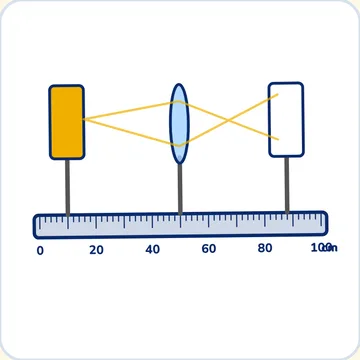

Banc d'optique

Aligner source, lentille et écran sur une règle graduée.

Le bon geste : Lis les positions au centimètre sur la graduation.

Dans N-SPIRES-LAB : Lentilles minces

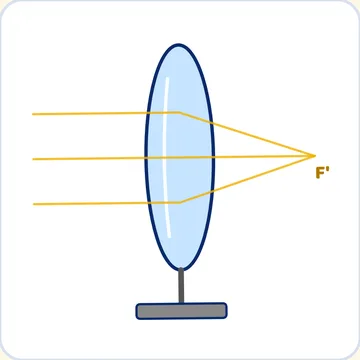

Lentille convergente

Former l'image d'un objet ; ses rayons convergent au foyer F′.

Le bon geste : Ne touche pas ses faces. Jamais de Soleil à travers !

Dans N-SPIRES-LAB : Lentilles minces

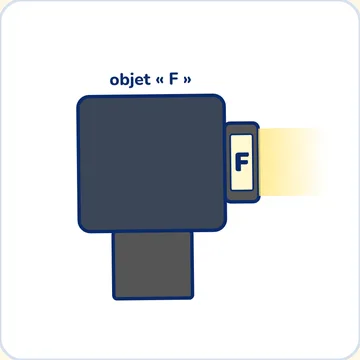

Source lumineuse et objet « F »

Éclairer un objet lumineux dont on étudie l'image.

Le bon geste : La lettre F montre si l'image est renversée.

Dans N-SPIRES-LAB : Lentilles minces

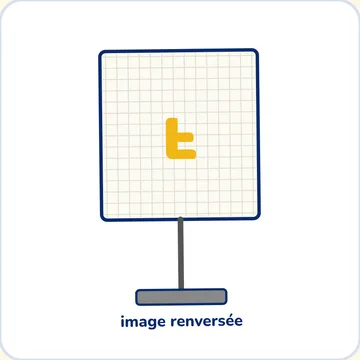

Écran

Recevoir l'image réelle donnée par la lentille.

Le bon geste : Déplace-le jusqu'à ce que l'image soit nette.

Dans N-SPIRES-LAB : Lentilles minces

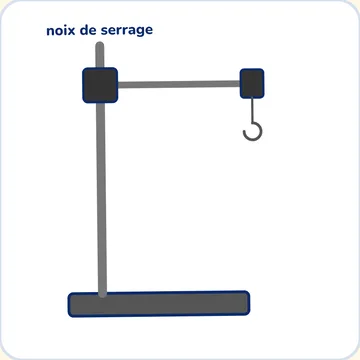

Potence et noix de serrage

Tenir les appareils en hauteur : burette, ressort…

Le bon geste : Serre bien la noix avant de suspendre une charge.

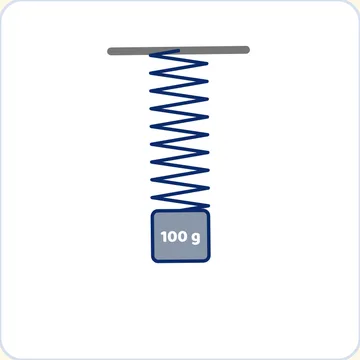

Ressort

Mesurer une force grâce à son allongement : T = k·Δl.

Le bon geste : Ne dépasse pas sa limite d'élasticité.

Dans N-SPIRES-LAB : Étalonnage d'un ressort

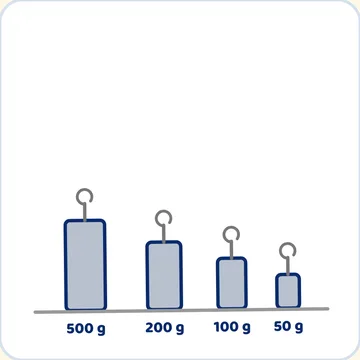

Masses marquées

Créer des forces connues : P = m·g.

Le bon geste : Accroche-les délicatement, sans les lâcher.

Dans N-SPIRES-LAB : Ressort, moments, table à forces

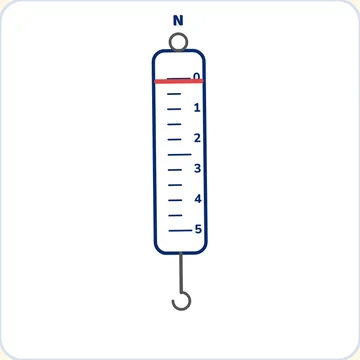

Dynamomètre

Mesurer directement l'intensité d'une force, en newtons.

Le bon geste : Règle le zéro, puis tiens-le dans l'axe de la force.

Dans N-SPIRES-LAB : Théorème des moments

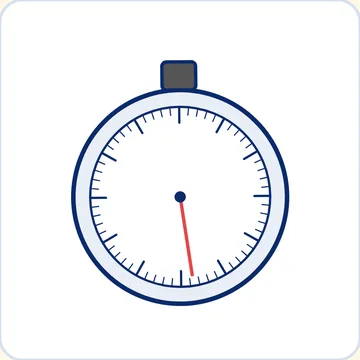

Chronomètre

Mesurer une durée.

Le bon geste : Pour une période, mesure 10 oscillations puis divise par 10.

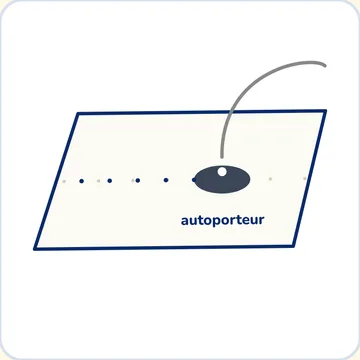

Table à coussin d'air et autoporteur

Étudier un mouvement presque sans frottement.

Le bon geste : L'enregistrement donne un point toutes les τ millisecondes.

Dans N-SPIRES-LAB : Centre d'inertie
